Wprowadzenie do mieszadeł magnetycznych

Wprowadzenie do mieszadeł magnetycznych

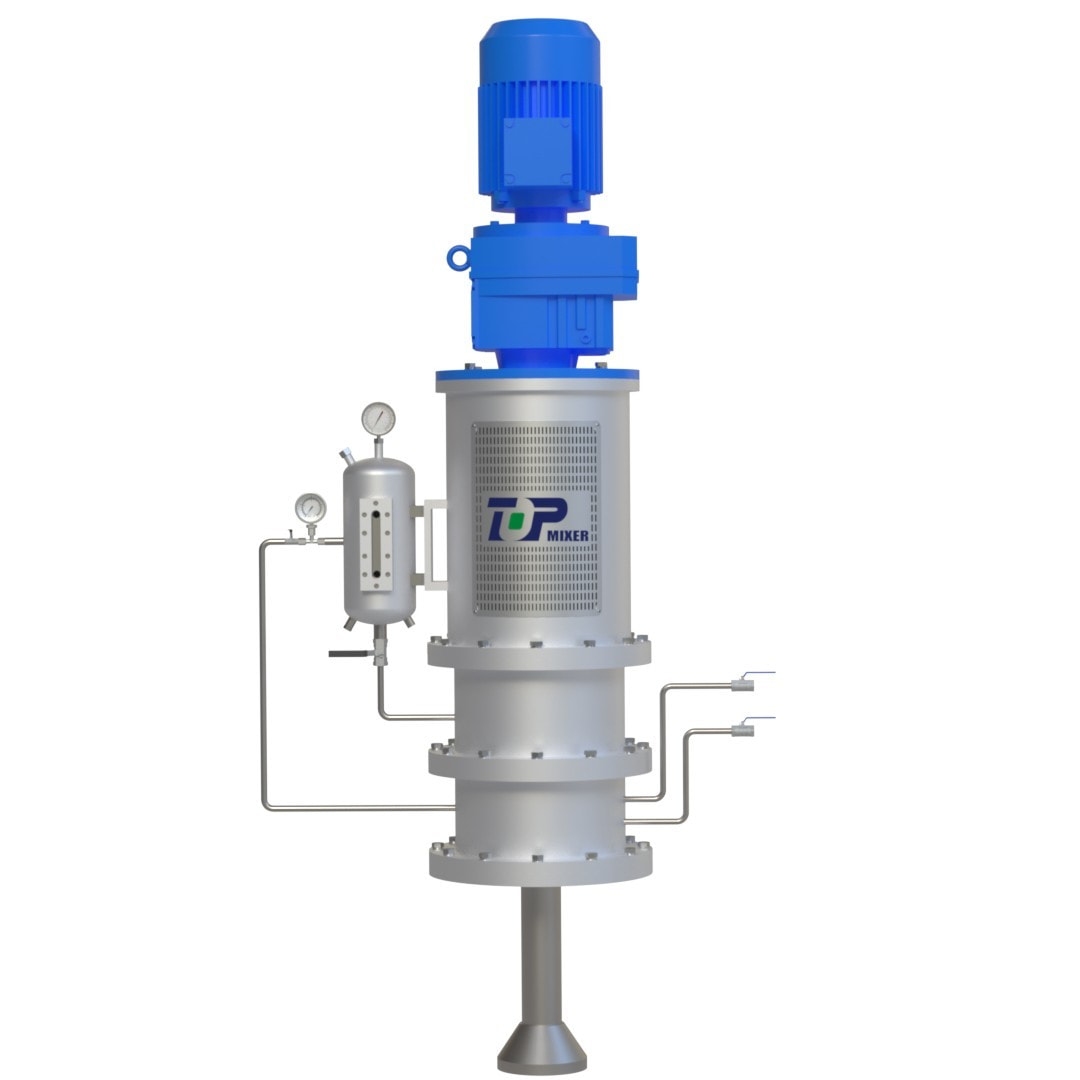

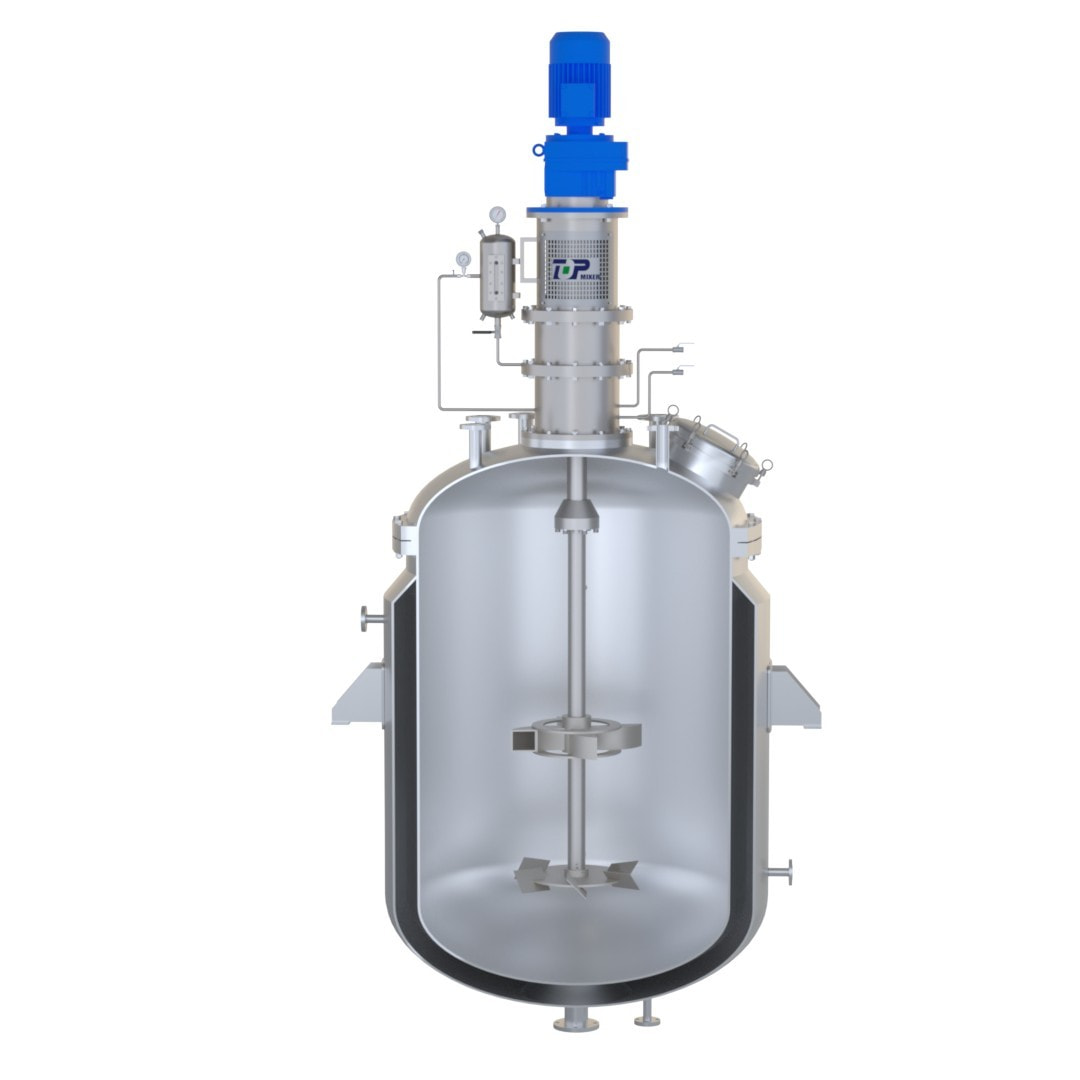

Mieszadło magnetyczne z górnym zasilaniem to urządzenie mieszające, które montuje magnetyczne ramię mieszające na górze pojemnika. Jest szeroko stosowany w laboratoriach i produkcji przemysłowej. Poniżej znajduje się krótkie wprowadzenie do mieszadeł magnetycznych z górnym zasilaniem, w tym ich zasada działania, cechy techniczne i scenariusze zastosowań.

1. Zasada działania

Zasada działania mieszadła magnetycznego z górnym zasilaniem opiera się na sprzężeniu magnetycznym. Do jego podstawowych elementów zaliczają się:

Zewnętrzny wirnik magnetyczny: napędzany silnikiem w celu obracania się, generujący wirujące pole magnetyczne.

Wewnętrzny rotor magnetyczny (mieszający): Umieszczony w cieczy wewnątrz pojemnika, obraca się pod wpływem pola magnetycznego zewnętrznego rotora magnetycznego.

Tuleja izolacyjna: oddziela zewnętrzny wirnik magnetyczny od wewnętrznego wirnika magnetycznego, aby zapobiec wyciekom cieczy, chroniąc jednocześnie silnik i układ magnetyczny.

Kiedy silnik napędza zewnętrzny wirnik magnetyczny, wirujące pole magnetyczne generowane przez zewnętrzny wirnik magnetyczny przenika przez tuleję izolacyjną i oddziałuje na wewnętrzny wirnik magnetyczny, powodując jego synchroniczny obrót. Obrót wewnętrznego wirnika magnetycznego napędza ciecz, tworząc wiry, zapewniając w ten sposób równomierne mieszanie cieczy.

2. Właściwości techniczne

Przekładnia bezkontaktowa: Przekładnię bezdotykową uzyskuje się poprzez sprzęgło magnetyczne, co pozwala uniknąć problemu nieszczelności uszczelnienia wału, występującego w tradycyjnych mieszadłach mechanicznych, i jest szczególnie odpowiednie do przenoszenia cieczy korozyjnych lub o wysokiej czystości.

Doskonałe właściwości uszczelniające: Ponieważ wewnętrzny i zewnętrzny rotor magnetyczny są całkowicie odizolowane za pomocą tulei izolacyjnej, ciecz nie wycieka podczas procesu mieszania, co zapewnia wysokie bezpieczeństwo.

Łatwa instalacja: Mieszadło instaluje się na górze pojemnika, co ułatwia jego montaż i demontaż oraz jest proste w utrzymaniu.

Szeroki zakres zastosowań: Może obsługiwać ciecze o różnej lepkości, a w razie potrzeby można wybrać różne kształty i rozmiary mieszadła.

Niska siła ścinająca: Nadaje się do próbek wrażliwych na siłę ścinającą, takich jak hodowle komórkowe i zawiesiny.

Energooszczędny i wydajny: przekładnia ze sprzęgłem magnetycznym ma wysoką wydajność i niskie zużycie energii.

3. Scenariusze zastosowań

Laboratorium: Używane do operacji eksperymentalnych, takich jak mieszanie roztworów, rozpuszczanie i reakcje chemiczne, szczególnie odpowiednie do eksperymentów o wysokich wymaganiach dotyczących sterylności i warunków wolnych od zanieczyszczeń.

Produkcja przemysłowa: Stosowana w takich gałęziach przemysłu, jak przemysł chemiczny, farmaceutyczny i spożywczy, do mieszania cieczy o dużej lepkości i mieszania materiałów w naczyniach reakcyjnych.

Biofarmaceutyki: Stosowane w bioreaktorach do procesów takich jak hodowla komórkowa i biofermentacja, zapewniając aseptyczną pracę.

4. Mocne strony i wyzwania

Zalety:

Brak ryzyka wycieku: sprzęgło magnetyczne pozwala uniknąć problemów z wyciekami uszczelnień mechanicznych i poprawia bezpieczeństwo.

Łatwy w obsłudze: łatwy w instalacji i obsłudze oraz niski koszt konserwacji.

Wysoka przydatność: Nadaje się do różnych cieczy i warunków procesowych.

wyzwanie:

Wyzwania związane ze zwiększaniem skali: W przypadku dużych pojemników produkcja i instalacja mieszadeł magnetycznych jest dość trudna, a wymagania dotyczące wytrzymałości i stabilności wału mieszającego są wysokie. Ograniczony efekt mieszania w przypadku cieczy o dużej lepkości: Podczas pracy z cieczami o bardzo dużej lepkości skuteczność mieszania może być niższa niż w przypadku mieszadeł mechanicznych.

Mieszadła magnetyczne ładowane od góry, dzięki unikalnej, bezkontaktowej metodzie przenoszenia oraz wydajnemu i bezpiecznemu mieszaniu, stały się niezbędnym wyposażeniem nowoczesnych laboratoriów i produkcji przemysłowej.

Wprowadzenie do mieszania z dnem magnetycznym

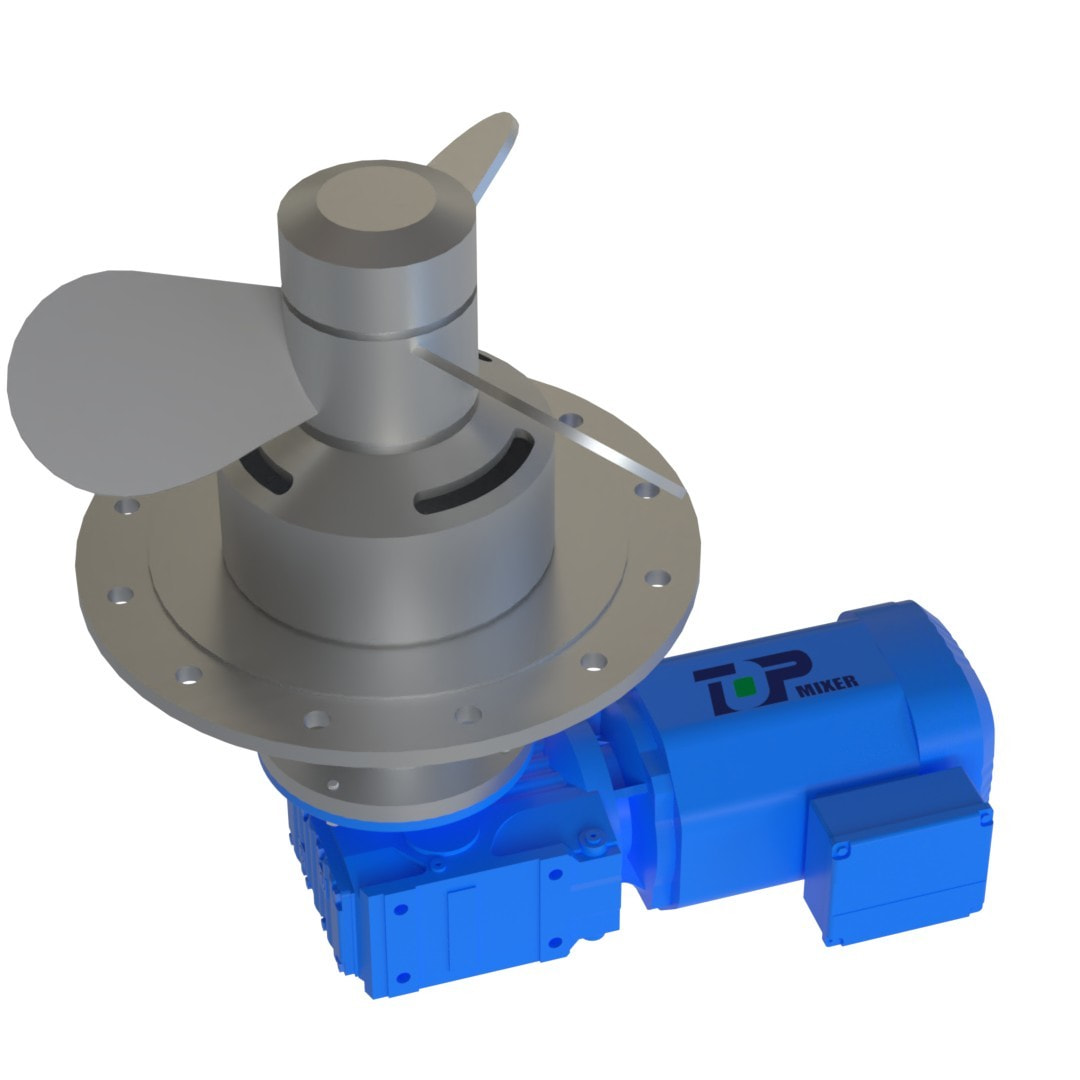

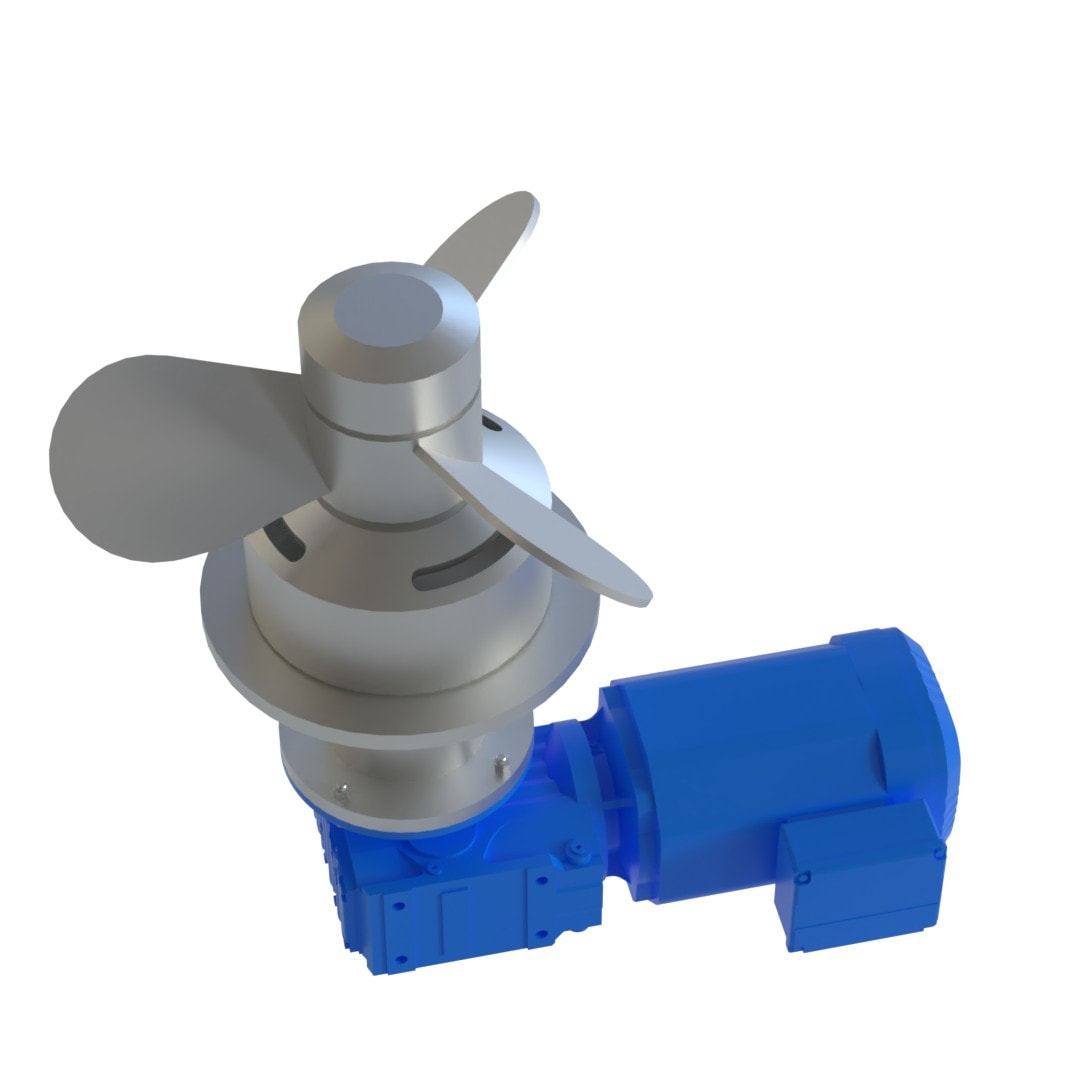

Magnetyczny mikser z dolnym wejściem to urządzenie mieszające wykorzystujące technologię napędu magnetycznego. Jednostka mieszająca znajduje się na dnie pojemnika, a łopatka mieszająca jest obracana poprzez bezdotykowe sprzęgło magnetyczne, aby uzyskać równomierne mieszanie cieczy. Poniżej znajduje się szczegółowe wprowadzenie do mieszadeł magnetycznych z dolnym wejściem:

1. Zasada działania

Magnetyczne mieszalniki z dolnym wejściem wykorzystują zasadę przyciągania między przeciwległymi biegunami i odpychania między podobnymi biegunami w materiałach magnetycznych. Zewnętrzne urządzenie napędu magnetycznego wytwarza wirujące pole magnetyczne, które z kolei wprawia w ruch obrotowy wewnętrzne łopatki mieszające (lub mieszadło). Jego proces pracy jest następujący:

Zewnętrzne urządzenie napędu magnetycznego (takie jak magnes napędzany silnikiem elektrycznym) generuje wirujące pole magnetyczne.

Wewnętrzne mieszadło (lub mieszadło) obraca się synchronicznie z zewnętrznym polem magnetycznym poprzez sprzężenie magnetyczne.

Obracanie się łopatki mieszającej powoduje, że ciecz wewnątrz pojemnika tworzy wir, zapewniając w ten sposób równomierne wymieszanie cieczy.

2. Właściwości techniczne

Brak ryzyka wycieku: Napęd ze sprzęgłem magnetycznym eliminuje potrzebę stosowania uszczelnień mechanicznych, unikając problemów z wyciekami występujących w tradycyjnych uszczelnieniach mechanicznych. Jest szczególnie odpowiedni do przenoszenia materiałów toksycznych, szkodliwych, łatwopalnych, wybuchowych lub o wysokiej czystości.

Wysoka czystość: Urządzenie mieszające znajduje się na dnie pojemnika, redukując martwe strefy i zapewniając równomierne mieszanie materiałów, dzięki czemu nadaje się do zastosowań o wysokich wymaganiach czystości.

Konstrukcja o długiej żywotności: magnesy o wysokiej wydajności i materiały odporne na korozję, takie jak stal nierdzewna 316L, wydłużają żywotność sprzętu.

Bezpieczne i niezawodne: Zastępując dynamiczne uszczelnienie mechaniczne uszczelnieniem statycznym za pomocą spawanej tulei izolacyjnej, rozwiązano problemy związane z pracą, wyciekami, kapaniem i wyciekaniem z tradycyjnych uszczelek.

Wysoce wydajne mieszanie: Zamontowane na dole mieszadło zapewnia dobry przepływ cyrkulacyjny, poprawiając wydajność mieszania.

3. Scenariusze zastosowań

Mieszadła magnetyczne z dolnym wejściem są szeroko stosowane w następujących dziedzinach:

Przemysł farmaceutyczny: Stosowany w mieszaniu, reakcjach i innych procesach produkcji leków, aby spełnić standardy GMP.

Biotechnologia: Zapewnienie aseptycznego działania w procesach takich jak biofermentacja i hodowla komórkowa.

Przemysł spożywczy i napojów: używany do mieszania i mieszania w przetwórstwie żywności w celu zapewnienia jakości i bezpieczeństwa produktu.

Przemysł chemiczny: Używany do mieszania i reakcji w produkcji wysokowartościowych chemikaliów.

4. Mocne strony i wyzwania

Zalety:

Brak ryzyka wycieku, wysokie bezpieczeństwo.

Charakteryzuje się wysoką czystością i nadaje się do zastosowań w gałęziach przemysłu o wysokich wymaganiach higienicznych.

Konstrukcja o długiej żywotności zmniejsza koszty konserwacji.

wyzwanie:

W przypadku materiałów o dużej lepkości skuteczność mieszania może nie być tak dobra, jak w przypadku mieszadeł mechanicznych.

Koszt sprzętu jest stosunkowo wysoki.

Magnetyczne mieszalniki z dolnym wejściem, dzięki swoim unikalnym cechom, takim jak szczelność, wysoka czystość i długa żywotność, odgrywają ważną rolę w takich gałęziach przemysłu jak farmaceutyczny, biotechnologiczny, spożywczy i chemiczny i są jednym z niezbędnych elementów wyposażenia nowoczesnej produkcji przemysłowej.
