Przewodnik dla kupujących miksery z górnym wejściem: wszystko, co inżynierowie muszą wiedzieć

Co za Mikser z górnym wejściem Czy i kiedy inżynierowie powinni to określić

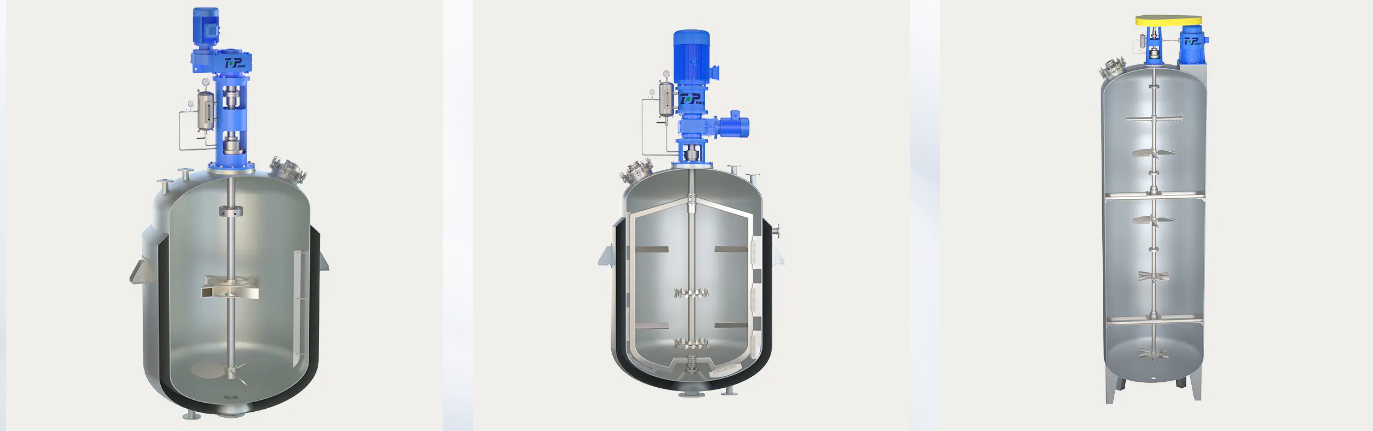

A Mieszalnik z górnym wejściem to zespół mieszadła montowany przez otwór w górnej części zbiornika lub naczynia , z pionowym wałem skierowanym w dół do płynu procesowego i jednym lub większą liczbą wirników zanurzonych w cieczy. Silnik napędowy i reduktor są umieszczone nad dachem zbiornika lub na mostku wsporczym i obracają wał od góry, a nie z boku lub od dołu. W wielu dokumentach zamówienia i arkuszach danych mechanicznych to samo urządzenie jest oznaczone jako mieszalnik zasilany od góry, co podkreśla fakt, że strumienie materiału, proszku lub dodatków często wchodzą do zbiornika od góry, podczas gdy wirnik miesza zawartość poniżej.

Krótka odpowiedź dla inżynierów porównujących konfiguracje mieszania jest następująca: mieszalnik z górnym wejściem to zazwyczaj konfiguracja określająca, kiedy zbiornik mieści więcej niż kilka tysięcy litrów, kiedy proces wymaga więcej niż jednego stopnia wirnika wzdłuż wału, kiedy potrzebny jest pełny dostęp do dna zbiornika dla innych dysz lub sprzętu czyszczącego, lub kiedy lepkość płynu i zawartość substancji stałych zmieniają się w szerokim zakresie podczas cyklu wsadowego. Mieszalniki z wlotem bocznym i wlotem od dołu pozostają przydatne w węższych zakresach zastosowań, ale rodziny mieszalników z wlotem od góry i z zasilaniem od góry pokrywają największą część ogólnych zadań związanych z mieszaniem przemysłowym, mieszaniem w zbiornikach magazynowych i mieszaniem reaktora.

W poniższych sekcjach omówiono logikę wymiarowania, wybór wirnika, wybór materiałów, praktyki montażu i planowanie konserwacji, których inżynierowie zazwyczaj potrzebują przed sfinalizowaniem specyfikacji mieszalnika od góry dla zbiornika na chemikalia, zbiornika na ścieki, zbiornika do dozowania żywności lub zbiornika do przechowywania wody zbiorczej.

Mikser z górnym wejściem, Mikser z górnym zasilaniem i objaśnienia pokrewnych terminów

W dokumentach przetargowych na sprzęt mieszający używa się kilku nakładających się terminów, a inżynierowie nowi w projekcie czasami zakładają, że odnoszą się do różnych maszyn, choć tak nie jest. Poniższa tabela podsumowuje sposób, w jaki terminologia jest powszechnie stosowana na rysunkach mechanicznych, dokumentach przetargowych i instrukcjach konserwacji.

W praktyce inżynier zakupów zobaczy, że wszystkie cztery terminy są używane niemal zamiennie w tym samym zapytaniu ofertowym. Większe znaczenie niż etykieta stanowią podstawowe szczegóły mechaniczne: długość wału, stopnie wirnika, typ uszczelnienia i parametry kołnierza montażowego – wszystkie te kwestie zostały omówione w kolejnych sekcjach.

Jak działa przemysłowy mikser z górnym wejściem: podstawowe komponenty

Przemysłowy mikser z górnym wejściem jest zbudowany z małego zestawu komponentów, które powtarzają się w niemal każdym rozmiarze i zastosowaniu. Zrozumienie każdej części pomaga inżynierom szybko przeczytać arkusz danych mechanicznych i wykryć rozbieżności między wymaganiami procesu a proponowanym sprzętem.

Reduktor silnika i przekładni

Silnik dostarcza moc obrotową, a ponieważ mieszanie w procesie zwykle wymaga znacznie niższej prędkości wału niż wytwarzany przez standardowy silnik, reduktor zmniejsza prędkość, zwiększając jednocześnie moment obrotowy. Wybór reduktora to jedna z najważniejszych decyzji w całym zespole, ponieważ moment obrotowy, a nie moc, jest tym, co faktycznie porusza lepki płyn zawierający cząstki stałe.

Wał mieszalnika i sprzęgło

Wał przenosi moment obrotowy z reduktora w dół przez górną część zbiornika do płynu. Długość, średnica i liczba łożysk podporowych zależą od głębokości cieczy i naturalnej częstotliwości drgań wału pod obciążeniem. Długie wały w wysokich zbiornikach często wymagają pośredniego łożyska stałego, aby uniknąć rezonansu przy prędkości roboczej.

Konfiguracje wirnika

Wybór wirnika zależy od celu mieszania i reologii płynu. Typowe typy obejmują:

• Turbiny z łopatkami skośnymi do ogólnego mieszania i umiarkowanej zawiesiny ciał stałych
• Wirniki wodolotowe zapewniające energooszczędny przepływ masowy w płynach o niskiej i średniej lepkości
• Turbiny z płaskimi łopatkami lub typu Rushton do dyspersji gazu i większych obciążeń ścinających
• Wirniki kotwiczne i spiralne wstęgowe do pracy z mieszalnikami zbiornikowymi o wysokiej lepkości, gdzie płyn ledwo odchodzi od ścianki

Kołnierz montażowy i uszczelnienie wału

Kołnierz montażowy przenosi cały ciężar i moment zginający mieszalnika na konstrukcję zbiornika, zatem parametry kołnierza i rozstaw śrub muszą odpowiadać zarówno obciążeniu mieszalnika, jak i konstrukcji dachu zbiornika. Uszczelnienie wału, niezależnie od tego, czy jest to zwykła uszczelka wargowa, dławnica czy uszczelnienie mechaniczne, utrzymuje płyn procesowy w zamknięciu i chroni przed zanieczyszczeniami zewnętrznymi z dala od otwartych zbiorników.

Wybór odpowiedniego miksera z górnym wejściem: kluczowe parametry techniczne

Przed złożeniem zapytania o wycenę inżynier zazwyczaj gromadzi krótką listę parametrów procesu. Geometria zbiornika, lepkość płynu, ciężar właściwy i zawartość cząstek stałych wspólnie określają moment obrotowy i moc, jaką musi zapewnić mieszalnik z górnym wejściem , a pominięcie któregokolwiek z nich prowadzi do powstania maszyny o mniejszych lub większych rozmiarach.

Wraz ze wzrostem objętości zbiornika rośnie wraz z nim wymagana moc silnika, ale nie w linii prostej, ponieważ większe statki zwykle poruszają się z mniejszą prędkością wału i proporcjonalnie większym momentem obrotowym. Poniższa tabela przedstawia typowe zakresy mocy silników, do których inżynierowie odnoszą się przy doborze mieszalnika z górnym wejściem lub mieszalnika z zasilaniem od góry w zależności od objętości zbiornika.

Rysunek 1: Ogólne zakresy odniesienia dla mocy silnika mieszacza z górnym wejściem w funkcji objętości zbiornika. Rzeczywista moc zależy od lepkości, ciężaru właściwego i wyboru wirnika.

Dopasowanie prędkości mieszania do lepkości płynu dla mieszalnika zbiornikowego o wysokiej lepkości

Prędkość wału i lepkość płynu poruszają się w przeciwnych kierunkach. Rzadkie, wodnopodobne płyny można skutecznie mieszać przy stosunkowo wysokich obrotach, podczas gdy gęste pasty i zawiesiny wymagają mieszalnika zbiornikowego o dużej lepkości pracującego przy niskich obrotach i znacznie większym momencie obrotowym, aby uniknąć zgaśnięcia układu napędowego lub przeciążenia wału. Zbyt szybkie przepuszczanie lepkiego płynu powoduje marnowanie energii i zwiększa naprężenia ścinające bez poprawy jakości mieszanki, natomiast zbyt wolne przepływanie rzadkiego płynu wydłuża czas cyklu wsadowego bez korzyści.

Rysunek 2: Prędkość zazwyczaj spada wraz ze wzrostem lepkości, dlatego moment obrotowy, a nie prędkość, staje się ograniczającym czynnikiem projektowym w przypadku gęstych płynów.

Dwie bezwymiarowe liczby kierują tą zależnością w praktyce inżynierii mieszania: liczba Reynoldsa mieszania, która porównuje siłę bezwładności z siłą lepkości w zbiorniku, oraz liczba mocy, która łączy geometrię wirnika z mocą pobieraną przy danej prędkości. Przepływ ma tendencję do pozostawania laminarny przy niskich liczbach Reynoldsa, co oznacza, że ​​spiralny wirnik wstęgowy lub wirnik kotwiczny pracujący blisko ściany zbiornika staje się znacznie skuteczniejszy niż mała, wysokoobrotowa turbina, która w przeciwnym razie pozostawiłaby nietknięte strefy zastoju.

Zastosowania przemysłowe mieszalników z górnym wejściem i górnym zasilaniem

Mieszalniki z górnym wejściem i górnym zasilaniem pojawiają się w wielu gałęziach przemysłu przetwórczego. Wybór konkretnego wirnika, uszczelnienia i materiału zmienia się w zależności od zastosowania, mimo że podstawowa konfiguracja montażowa pozostaje taka sama.

Mikser z górnym wejściem do mieszania środków chemicznych w zbiornikach

W przetwórstwie chemicznym mieszalnik z górnym wejściem do pracy w zbiorniku chemikaliów zazwyczaj obsługuje mieszanie odczynników, zbiorniki do regulacji pH i naczynia reakcyjne. Odporność na korozję i integralność uszczelnienia mają tutaj większe znaczenie niż moc surowa, ponieważ wiele strumieni chemicznych jest agresywnych w stosunku do standardowych części zwilżanych ze stali węglowej.

Mieszalnik z górnym wejściem do oczyszczania ścieków

Mieszalnik z górnym wejściem do oczyszczania ścieków jest powszechnie instalowany w basenach wyrównawczych, zbiornikach neutralizacyjnych i zbiornikach dozujących chemikalia w oczyszczalniach. Zespoły te zwykle pracują w sposób ciągły, więc trwałość łożysk i uszczelnień przy stałym obciążeniu staje się głównym czynnikiem wyboru.

Mieszalnik z górnym wejściem do mieszania osadów

Beztlenowe komory fermentacyjne i zbiorniki zagęszczające wykorzystują mieszalnik z górnym wejściem do mieszania osadu, aby utrzymać zawiesinę ciał stałych i zapobiec rozwarstwianiu. Obsługa osadów często łączy umiarkowaną lepkość z cząstkami ściernymi, co sprzyja solidnym powłokom wirnika i większym luzom wałów.

Mikser z górnym wejściem do przechowywania zbiornika na wodę

W przypadku zbiorników na wodę pitną i procesową stosuje się mieszalnik z górnym wejściem, głównie w celu zapobiegania rozwarstwieniu termicznemu i równomiernego rozprowadzenia pozostałości środka dezynfekcyjnego w całej przechowywanej objętości. Zapotrzebowanie na moc jest tutaj zwykle skromne, ponieważ sam płyn ma lepkość zbliżoną do wody.

Mikser z górnym wejściem do przetwarzania żywności

W przypadku miksera z górnym wejściem do przetwarzania żywności priorytetem jest zazwyczaj higieniczna konstrukcja, gładkie powierzchnie wewnętrzne i materiały tolerujące częste cykle zmywania. W tym sektorze konsystencja partii i delikatna kontrola ścinania są tak samo ważne, jak intensywność mieszania surowców.

Wybór materiału i obudowy: stal nierdzewna i opcje przeciwwybuchowe

Mikser ze stali nierdzewnej z górnym wejściem

Mieszalnik ze stali nierdzewnej z górnym wejściem jest zwykle stosowany, gdy płyn procesowy jest żrący, zasolony lub wymaga higienicznego wykończenia powierzchni. Linie do przetwarzania żywności i napojów, półproduktów farmaceutycznych i chemii wysokowartościowej skłaniają się ku częściom zwilżanym ze stali nierdzewnej, ponieważ tolerują częste cykle mycia i czyszczenia na miejscu bez degradacji powierzchni.

Mikser przeciwwybuchowy z górnym wejściem

Mieszadło przeciwwybuchowe z górnym wejściem wykorzystuje szczelną i znamionową obudowę silnika zaprojektowaną tak, aby zawierała potencjalne źródła zapłonu, gdy mieszalnik pracuje w obszarze, w którym występują łatwopalne rozpuszczalniki, palny pył lub inne niebezpieczne atmosfery. Inżynierowie pracujący nad takimi projektami zazwyczaj koordynują wybór obudowy z badaniem klasyfikacji obszaru zakładu na wczesnym etapie projektowania, ponieważ typ obudowy wpływa na rozmiar ramy silnika i sposób montażu.

Porównanie typów montażu: Miksery z wejściem od góry, z wejściem z boku i z wejściem od dołu

Wybór pomiędzy typami montażu jest jedną z najwcześniejszych decyzji przy rozplanowaniu systemu mieszania. Mieszalnik przemysłowy z górnym wejściem zazwyczaj oferuje największą elastyczność w zakresie wielkości zbiorników i zadań procesowych, dlatego pozostaje domyślnym wyborem w przypadku większości specyfikacji mieszalników przemysłowych do dużych obciążeń, chociaż konfiguracje z wejściem z boku i z wejściem od dołu nadal lepiej pasują do określonych układów w niektórych zakładach.

Rysunek 3: Względne porównanie pięciu praktycznych czynników, ocenione na ogólnej pięciopunktowej skali odniesienia dla inżynierii, a nie na ustalonym standardzie.

Mieszalniki z bocznym wejściem mogą pasować do bardzo dużych otwartych zbiorników, w których górny wał wejściowy musiałby być niepraktycznie długi, a mieszalniki z dolnym wejściem czasami sprawdzają się w przypadku ograniczonej przestrzeni nad głową. Mimo to, mieszadło montowane od góry zwykle wygrywa, gdy porówna się dostęp konserwacyjny i niezawodność uszczelnienia z wydajnością mieszania, ponieważ elementy napędu pozostają powyżej linii cieczy i można do nich dotrzeć bez konieczności opróżniania zbiornika.

Planowanie konserwacji i niezawodność mieszadeł montowanych od góry

Planowanie niezawodności mieszadła montowanego od góry zasadniczo koncentruje się na trzech punktach zużycia: uszczelnieniu wału, smarowaniu reduktora przekładni i osprzęcie mocującym wirnik. Stan uszczelnienia jest zwykle pierwszą rzeczą, którą należy sprawdzić podczas zaplanowanej kontroli , ponieważ zużywające się uszczelnienie często objawia się wyciekiem płynu wokół kołnierza montażowego na długo przed pojawieniem się jakichkolwiek objawów w układzie napędowym.

Rysunek 4: Ogólne punkty odniesienia dotyczące okresów między przeglądami, dostosowane w praktyce w oparciu o cykl pracy, ścieralność płynu oraz pracę ciągłą i przerywaną.

Ciągła praca w oczyszczaniu ścieków lub osadów skraca te okresy czasu w porównaniu ze zbiornikami okresowymi, a zawartość cząstek stałych przyspiesza zużycie wirnika i powłoki wału niezależnie od rodzaju montażu. Rejestrowanie trendów wibracji i stanu oleju w skrzyni biegów w czasie daje wczesne ostrzeżenie na długo przed faktyczną awarią uszczelki lub łożyska.

Wytyczne dotyczące instalacji przemysłowych systemów mieszających o dużej wytrzymałości

Jakość instalacji ma bezpośredni wpływ na długoterminową niezawodność każdego mieszalnika przemysłowego do dużych obciążeń, a większość problemów w terenie wynika z pośpiechu lub pominięcia jednego z następujących kroków podczas uruchamiania.

1. Upewnij się, że dach zbiornika lub konstrukcja wsporcza są w stanie udźwignąć cały ciężar statyczny plus moment zginający powstający podczas pracy, a nie tylko suchy ciężar mieszalnika.
2. Przed napełnieniem zbiornika sprawdzić współosiowość wałów pomiędzy wyjściem reduktora a sprzęgłem wału mieszalnika, ponieważ niewspółosiowość pod obciążeniem jest później znacznie trudniejsza do skorygowania.
3. Sprawdź odstęp wirnika od ściany i dna zbiornika pod kątem tolerancji ciągu, szczególnie w przypadku zbiorników z wewnętrznymi przegrodami lub wężownicami.
4. Dokręć wszystkie śruby kołnierza montażowego z określoną kolejnością i wartością, zamiast dokręcać jednym ruchem wokół kołnierza.
5. Przeprowadź wstępny test bez obciążenia, aby potwierdzić kierunek obrotu i sprawdź, czy na wale nie występują drgania przed wprowadzeniem płynu procesowego.
6. Zanotuj bazowe odczyty wibracji i poboru prądu, gdy mieszalnik pracuje w normalnych warunkach procesowych, ponieważ liczby te staną się punktem odniesienia dla przyszłych kontroli konserwacyjnych.

Wsparcie konstrukcyjne zasługuje na szczególną uwagę w projektach modernizacyjnych, gdzie istniejący dach zbiornika zaprojektowany dla lżejszego mieszadła lub w ogóle bez mieszadła może wymagać wzmocnienia, zanim będzie można bezpiecznie zainstalować większy mieszalnik montowany od góry.

Współpraca z czołowym producentem mikserów wejściowych

Wybór czołowego producenta mieszadeł wymaga czegoś więcej niż tylko porównania arkusza danych z wymaganiami procesu. Wsparcie inżynieryjne na etapie specyfikacji, możliwość modelowania niestandardowej geometrii zbiornika oraz dostęp do doświadczeń w zakresie zastosowań w wielu branżach – wszystko to wpływa na to, jak dobrze działa końcowy sprzęt po dotarciu na miejsce.

Wuxi Top Mixer Equipment Co., Ltd. jest jednym z przykładów producenta mieszadeł przemysłowych z wyspecjalizowanym zespołem inżynierów zajmującym się urządzeniami do mieszania płynów, proszków i zawiesiny. Założona w 2003 roku z bazą produkcyjną w Wuxi, w regionie przemysłowym delty rzeki Jangcy, firma organizuje swoją pracę w kilku obszarach zastosowań, w tym mieszanie proszków i szlamów, energia biomasy i ochrona środowiska, półprodukty w przetwarzaniu żywności i farmaceutyków oraz mieszanie chemikaliów wysokowartościowych. Ten rodzaj struktury działów jest powszechny wśród producentów obsługujących szeroką bazę klientów, ponieważ geometria wirnika, typ uszczelnienia i dobór materiałów różnią się znacznie w przypadku zbiornika dozującego żywność i reaktora drobnocząsteczkowego.

Kiedy inżynierowie oceniają producenta mieszalników od góry, na początku rozmowy zwykle pojawia się kilka praktycznych pytań: czy producent może modelować prędkość krytyczną wału dla niestandardowej wysokości zbiornika, czy może pozyskać materiały wirnika dopasowane do nietypowego składu chemicznego cieczy oraz czy może pomóc w uruchomieniu i rozwiązywaniu problemów po zainstalowaniu urządzenia. Producenci z doświadczeniem w sektorach chemicznym, uzdatniania wody, spożywczym i biomasy na ogół oferują szersze ramy odniesienia w tych kwestiach niż dostawca pracujący w oparciu o konfigurację z jednym katalogiem.

Często zadawane pytania

• P1: Co to jest mikser z górnym wejściem

  Odp.: Jest to mieszadło zamontowane na górze zbiornika, z wałem i wirnikiem wystającym w dół do płynu procesowego, podczas gdy silnik i reduktor pozostają nad zbiornikiem.

• P2: Jak działa mikser z górnym wejściem

  Odp.: Silnik napędza reduktor, który obniża prędkość i zwiększa moment obrotowy, obracając pionowy wał połączony z jednym lub większą liczbą wirników, które tworzą wzorce przepływu wewnątrz zbiornika w celu wymieszania lub zawieszenia zawartości.

• P3: Co to jest mikser z górnym zasilaniem

  Odp.: Termin opisuje tę samą konfigurację montowaną od góry, często używaną, gdy proces obejmuje podawanie strumieni proszku, dodatków lub cieczy do zbiornika od góry, podczas gdy wirnik miesza mieszaninę.

• P4: Co to jest mieszadło przemysłowe

  Odp.: Jest to ogólny termin określający sprzęt powodujący ruch wewnątrz zbiornika lub naczynia w celu mieszania płynów, zawieszania ciał stałych lub utrzymywania jednolitej temperatury i składu w całej partii technologicznej.

• P5: Co to jest pobudzenie zbiornika

  Odp.: Mieszanie w zbiorniku odnosi się do mechanicznego procesu wytwarzania przepływu wewnątrz zbiornika, zwykle przez obracający się wirnik, w celu uzyskania mieszania, zawiesiny, przenoszenia ciepła lub jednorodności reakcji.

• P6: Jak wybrać odpowiedni mikser z górnym wejściem do mojego zbiornika

  Odp.: Zacznij od geometrii zbiornika, lepkości płynu, ciężaru właściwego i zawartości cząstek stałych, a następnie dopasuj moment obrotowy i typ wirnika do tych parametrów przed wybraniem mocy silnika i konfiguracji uszczelnienia.

• P7: Jaka jest różnica pomiędzy mikserem z wejściem od góry a mikserem z wejściem z boku

  Odp.: Mieszalnik z wejściem od góry montowany jest przez górę zbiornika z napędem nad linią cieczy, natomiast mieszalnik z wejściem z boku montowany jest przez ścianę zbiornika w pobliżu dna, co pasuje do niektórych dużych układów otwartych zbiorników.

• P8: Czy mikser z górnym wejściem może obsługiwać płyny o wysokiej lepkości?

  Odp.: Tak, przy odpowiednim wirniku, takim jak kotwica lub spiralna taśma, oraz reduktorze biegów dobranym pod kątem niskich prędkości i wysokiego momentu obrotowego, konfiguracja mieszalnika zbiornikowego o wysokiej lepkości może skutecznie obsługiwać gęste płyny.

• P9: W jakich branżach stosowane są mieszalniki od góry

  Odp.: W zakładach zajmujących się przetwarzaniem chemicznym, oczyszczaniem ścieków, fermentacją osadów, magazynowaniem wody, przetwarzaniem żywności i napojów oraz wytwarzaniem energii z biomasy powszechnie stosuje się mieszalniki z górnym wejściem i z górnym zasilaniem.

• P10: Jak często należy serwisować mikser z górnym wejściem

  Odp.: Częstotliwość przeglądów różni się w zależności od cyklu pracy i ścieralności cieczy, ale wiele jednostek pracujących w trybie ciągłym sprawdza się w cyklu mniej więcej od sześciu do dwunastu miesięcy, przy czym głównymi punktami kontrolnymi są stan uszczelek i oleju w skrzyni biegów.

• Pytanie 11: Czy czołowy producent armatury oferuje projekty niestandardowe

  Odp.: Wielu producentów, w tym Wuxi Top Mixer Equipment Co., Ltd., współpracuje z inżynierami w celu modelowania niestandardowej geometrii zbiornika i dostosowywania długości wału, typu wirnika i konfiguracji uszczelnień do konkretnego procesu.

• P12: Jaka jest rola reduktora w mieszadle montowanym od góry

  Odp.: Reduktor przekształca prędkość silnika na niższą prędkość wału i wyższy moment obrotowy, których wymaga większość zadań związanych z mieszaniem, a jego moc w dużej mierze określa, jakie obciążenie może wytrzymać mieszalnik podczas pracy.
