Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Szybkie porównanie: Mikser z dolnym wejściem vs Mikser z bocznym wejściem
A Mikser z dolnym wejściem jest na ogół lepszą opcją, gdy proces wymaga delikatnego mieszania przy niskim ścinaniu w małym lub średniej wielkości naczyniu, szczególnie w przypadku higienicznej konstrukcji i łatwych do czyszczenia materiałów, takich jak przetwórstwo mleka, formułowanie kosmetyków i partie biotechnologiczne. Mieszalnik z bocznym wejściem jest zazwyczaj lepszym rozwiązaniem w przypadku dużych zbiorników magazynowych i zbiorników na płyny masowych, gdzie urządzenie jest montowane przez boczną ścianę zbiornika w pobliżu dna, aby utrzymać cząstki stałe w zawieszeniu i mieszać duże objętości bez otwierania pokrywy zbiornika. Właściwy wybór zależy od wielkości zbiornika, lepkości produktu, wymagań higienicznych i sposobu dostępu do zbiornika w celu serwisu.
Zanim zagłębimy się w szczegóły projektu, poniżej znajduje się krótkie podsumowanie tego, kiedy każda konfiguracja ma sens w codziennej pracy zakładu.
- Wybierz mikser z dolnym wejściem do cieczy o niskiej i średniej lepkości w naczyniach wymagających częstego czyszczenia lub obsługi sanitarnej.
- Wybierz side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Przed sfinalizowaniem dowolnej konfiguracji należy wziąć pod uwagę powierzchnię podłogi zbiornika, wysokość nadproża i dostęp do konserwacji uszczelnienia.
- Obie konfiguracje mogą pomóc w utrzymaniu cząstek stałych w zawieszeniu, ale idealny wirnik i kąt montażu zależą od konkretnej partii i geometrii zbiornika.
Co to jest mikser z dolnym wejściem ( Dolny mieszalnik paszowy ) i Jak to działa
A Mikser z dolnym wejściem , czasami nazywany mieszadłem z wejściem od dołu lub mieszadłem montowanym od dołu, instaluje się przez podłogę zbiornika, a nie przez górną pokrywę lub ścianę boczną. Silnik i zespół uszczelnienia mechanicznego są umieszczone poniżej lub bezpośrednio przy dnie zbiornika i łączą się ze stosunkowo krótkim wałem, który sięga do zbiornika, gdzie wirnik obraca się w pobliżu podstawy. Ponieważ długość wału jest krótsza niż w typowym układzie z wejściem od góry, konfiguracja mieszalnika z dolnym wejściem ma tendencję do zmniejszania obciążenia zginającego i wibracji wału i łożysk podczas pracy ciągłej.
Ponieważ wirnik zasysa i rozprowadza materiał bezpośrednio w górę z dna zbiornika, niektórzy inżynierowie procesu nazywają to urządzenie również dolny mieszalnik paszy , ponieważ mieszanie skutecznie zasila i rozprowadza wsad z dna zbiornika w kierunku powierzchni. W operacjach ciągłych lub półciągłych konfiguracja mieszadła zamontowanego na dole utrzymuje wirnik blisko dna zbiornika, co zapewnia spójne mieszanie w pobliżu podstawy zbiornika, gdzie najprawdopodobniej wystąpi sedymentacja.
Typowe elementy miksera z dolnym wejściem
- Silnik z napędem bezpośrednim lub silnikiem z przekładnią redukcyjną montowany pod dnem zbiornika
- Obudowa uszczelnienia mechanicznego w miejscu wejścia wału do zbiornika
- Krótki wał napędowy łączący silnik z wirnikiem
- Wirnik o niskim ścinaniu przeznaczony do delikatnego mieszania lub zawieszania lekkich cząstek stałych
- Kołnierz montażowy mocujący zestaw do dna zbiornika
Ten kompaktowy układ jest częstym powodem: a mikser z dolnym wejściem jest wybierany do obiektów, w których przestrzeń wokół zbiornika jest ograniczona, a wysoki zespół napędowy montowany od góry byłby niepraktyczny.

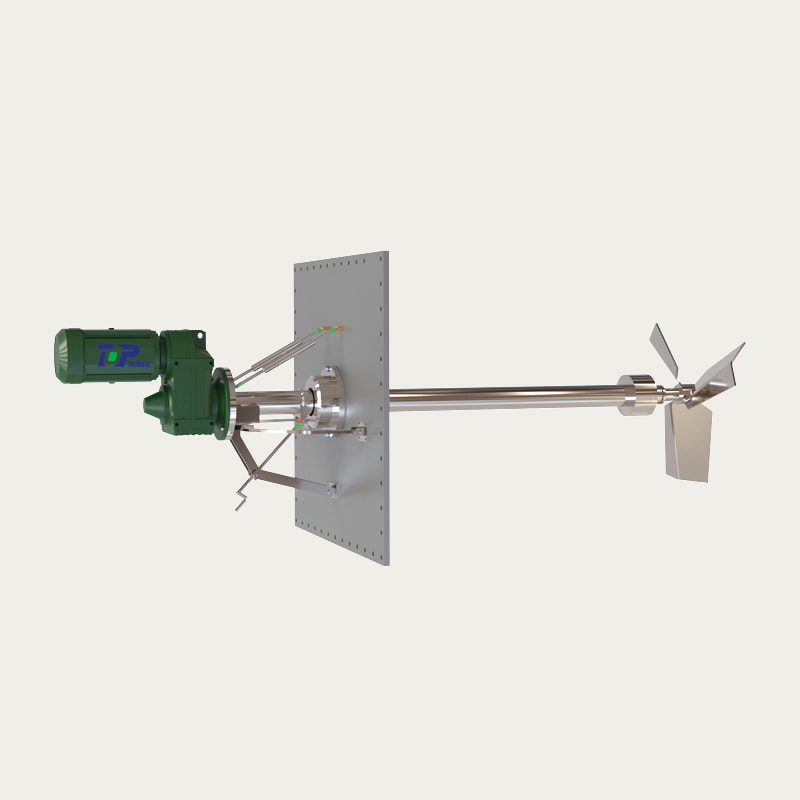

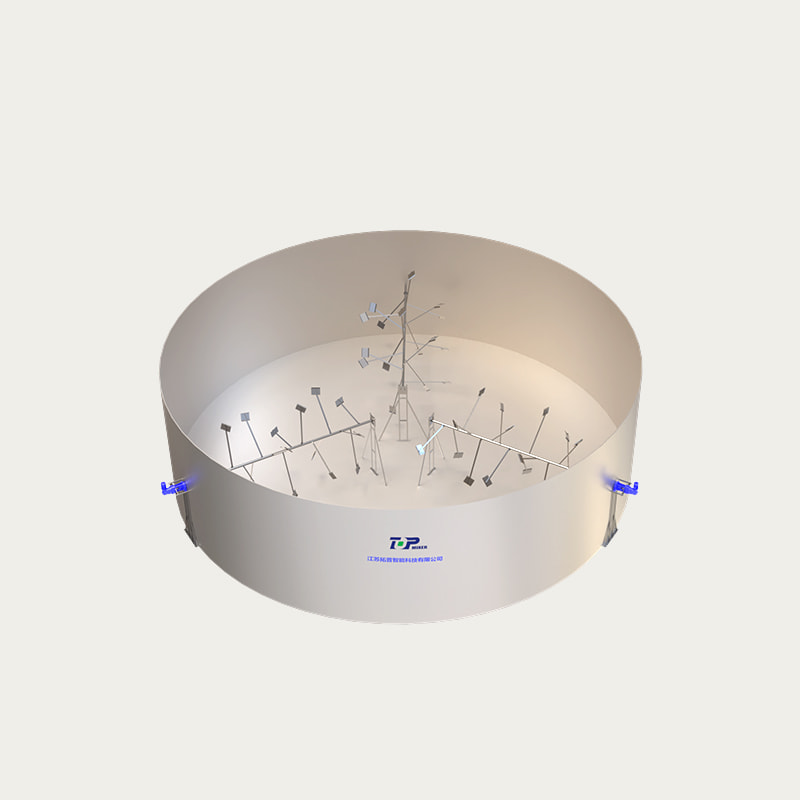

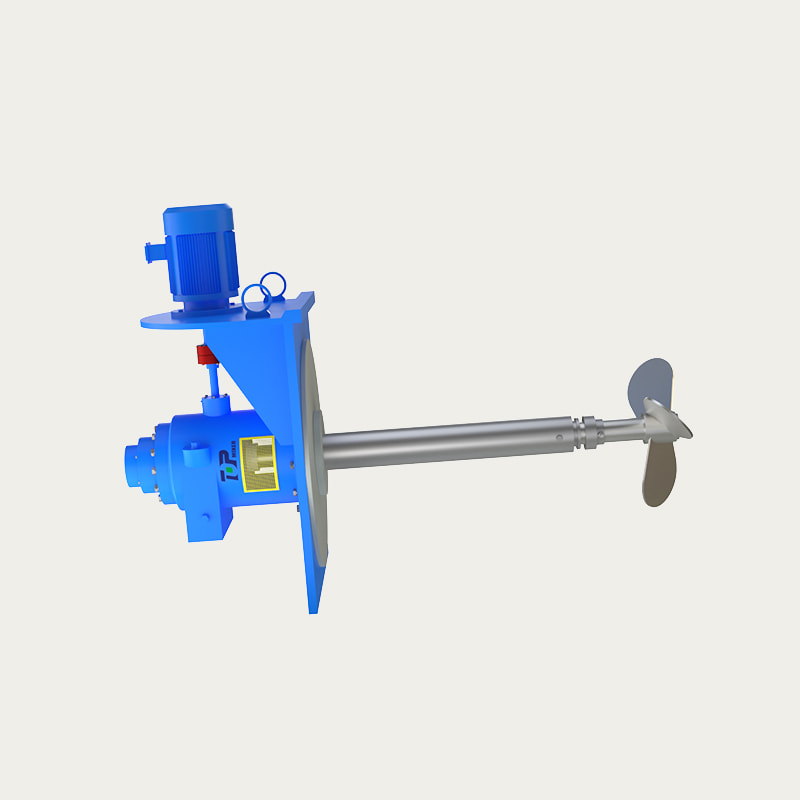

Co to jest mikser z bocznym wejściem
Mieszalnik z bocznym wejściem montowany jest w bocznej ścianie zbiornika, zwykle umieszczony w pobliżu jednej trzeciej dolnej części zbiornika i pochylony nieco w dół, tak aby wirnik kierował przepływ przez dno zbiornika i w górę wzdłuż przeciwległej ściany. Taka konfiguracja pozwala uniknąć konieczności penetrowania dachu lub podłogi zbiornika, co jest jednym z powodów, dla których mieszalniki z bocznym wejściem są szeroko stosowane w dużych zbiornikach magazynujących i mieszających, gdzie górna pokrywa może być już zajęta przez inną armaturę, wskaźniki lub włazy dostępowe.
Ponieważ jednostka napędowa jest umieszczona na bocznej ścianie zbiornika, dostęp konserwacyjny do silnika i uszczelki jest zwykle możliwy bez całkowitego opróżniania zbiornika, co jest praktyczną korzyścią w przypadku bardzo dużych zbiorników, których opróżnianie jest czasochłonne. Mieszalniki z bocznym wejściem są powszechnie kojarzone z zastosowaniami związanymi z magazynowaniem luzem, takimi jak duże zbiorniki na chemikalia, zbiorniki na ścieki i inne zbiorniki o dużej pojemności, a nie z małymi zbiornikami wsadowymi lub zbiornikami do przetwarzania sanitarnego.
Typowe zastosowania mieszalników z bocznym wejściem
- Zbiorniki magazynowe o dużej średnicy wymagające mieszania masowego
- Zbiorniki, w których dach nie jest łatwo dostępny dla napędu z górnym wejściem
- Zastosowania, w których głównym celem jest zapobieganie sedymentacji na dużej powierzchni zbiornika
- Statki, w których preferowany jest zewnętrzny dostęp konserwacyjny do jednostki napędowej
Mikser z dolnym wejściem a mikser z bocznym wejściem: tabela porównawcza funkcji
Poniższa tabela podsumowuje typowe cechy każdej konfiguracji. Rzeczywiste specyfikacje różnią się w zależności od projektu zbiornika, wymagań partii i producenta dostarczającego sprzęt.
| Funkcja | Mikser z dolnym wejściem | Mikser z bocznym wejściem |
|---|---|---|
| Miejsce montażu | Przez podłogę zbiornika | Przez ścianę boczną, zakrzywioną w pobliżu dna |
| Typowa długość wału | Krótkie | Krótkie to medium |
| Typowy poziom ścinania | Niski | Niski to medium |
| Typowy rozmiar zbiornika | Małe i średnie statki | Duże i bardzo duże zbiorniki magazynowe |
| Dostęp do czyszczenia | Często proste, obsługuje systemy zamknięte | Dostęp od zewnątrz ściany zbiornika |
| Typowe branże | Nabiał, kosmetyki, biotechnologia, wybrane zbiorniki chemiczne | Magazynowanie materiałów luzem, duże zbiorniki na chemikalia i uzdatnianie wody |
| Typowy zakres lepkości | Niski to medium viscosity | Niski to medium viscosity, large volume |
Porównanie właściwości użytkowych
Poza fizycznym miejscem montażu te dwie konfiguracje różnią się między sobą sposobem działania w kontekście kilku praktycznych względów procesowych. Poniższa tabela przedstawia względne, ilustracyjne porównanie czterech powszechnie omawianych czynników: kontroli ścinania, łatwości czyszczenia, przydatności do dużych zbiorników i ogólnej wydajności.
Mieszalniki z dolnym wejściem zwykle dobrze radzą sobie z kontrolą ścinania i łatwością czyszczenia, co jest jednym z powodów, dla których są preferowane w przypadku preparatów delikatnych, higienicznych lub wrażliwych na ścinanie. Mieszalniki z bocznym wejściem zwykle uzyskują lepsze wyniki w przypadku przydatności do dużych zbiorników, ponieważ ich montaż na ścianie bocznej umożliwia mieszanie masowe w zbiornikach o dużych średnicach bez konieczności stosowania wysokiego zespołu montowanego od góry.
Wyjaśnienie struktury miksera z dolnym wejściem

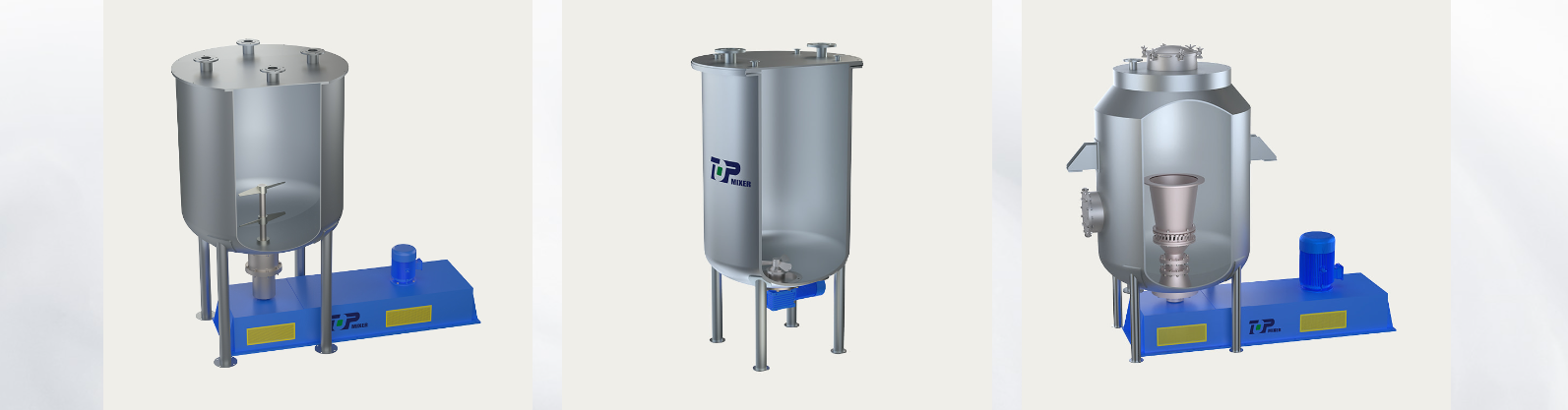

Poniższa ilustracja przedstawia ogólny układ konstrukcyjny typowej instalacji mieszalnika z dolnym wejściem, pokazując, w jaki sposób silnik, uszczelka, wał i wirnik są powiązane z dnem zbiornika.
Odczytywanie układu mieszalnika z dolnym wejściem
W tym układzie silnik znajduje się pod zbiornikiem i jest połączony krótkim wałem napędowym, który przechodzi przez uszczelnienie mechaniczne na dnie zbiornika. Kołnierz montażowy mocuje cały zespół do zbiornika, a wirnik obraca się tuż wewnątrz zbiornika w pobliżu podstawy, powodując cyrkulację cieczy procesowej w górę przez wsad. Ta ściśle powiązana struktura jest cechą charakterystyczną A mikser z dolnym wejściem i jest to jeden z powodów, dla których sprzęt ten zwykle wymaga mniejszej przestrzeni w pionie niż alternatywne rozwiązania z wejściem od góry.
Gdzie używane są mieszalniki z dolnym i bocznym wejściem
Mieszalniki z dolnym wejściem często pojawiają się w branżach, które cenią higieniczną konstrukcję, delikatne mieszanie i kompaktowe wymiary. Z drugiej strony mieszalniki z bocznym wejściem są ściślej powiązane z potrzebami związanymi z magazynowaniem dużych ilości materiałów luzem i mieszaniem. Poniższy wykres kolumnowy ilustruje ogólny, niedokładny wzorzec użycia w typowych sektorach.
The Mikser z dolnym wejściem for chemical tanks to praktyczna opcja w zbiornikach do mieszania, neutralizacji i reaktorów, gdzie preferowane jest delikatne mieszanie, a dostęp od podłogi ułatwia rutynową konserwację. Podobnie A Mikser z dolnym wejściem for storage tanks jest często wybierany, gdy powierzchnia podłogi jest ograniczona, a dostęp do statku od góry jest ograniczony przez rurociągi, platformy lub inny stały sprzęt. Tymczasem konfiguracje z bocznym wejściem są nadal powszechne w bardzo dużych zbiornikach do uzdatniania wody i masowych zbiornikach do przechowywania chemikaliów, gdzie priorytetem jest równomierne wymieszanie dużej objętości cieczy.
Zagadnienia dotyczące lepkości, zawiesiny ciał stałych i wielkości partii
Rozmiar zbiornika i lepkość produktu to dwa najbardziej praktyczne czynniki przy porównywaniu a Mikser z dolnym wejściem z mikserem z bocznym wejściem. Poniższy wykres liniowy pokazuje ogólną tendencję zmiany przydatności wraz ze wzrostem wielkości zbiornika, w oparciu o typowe wzorce inżynierii procesowej.
Ogólnie rzecz biorąc, mieszalnik z dolnym wejściem zwykle pozostaje dobrze dopasowany w miarę zmiany rozmiaru zbiornika z małego do średniego, podczas gdy mieszalnik z bocznym wejściem staje się coraz bardziej praktyczny w miarę zwiększania się średnicy zbiornika, głównie dlatego, że montaż na bocznej ścianie pozwala uniknąć konieczności stosowania wysokiego zespołu napędowego i upraszcza zewnętrzny dostęp konserwacyjny w przypadku dużych zbiorników.
Porównanie wieloczynnikowe
Poniższy wykres radarowy zestawia kilka czynników na raz, porównując kontrolę ścinania, łatwość czyszczenia, przydatność do dużych objętości, dostęp do instalacji, dopasowanie procesu sanitarnego i efektywność zajmowania miejsca dla obu konfiguracji.
Podsumowując, porównania te sugerują, że a mikser z dolnym wejściem zapewnia kontrolę ścinania, łatwość czyszczenia i dopasowanie procesu sanitarnego, podczas gdy mieszalnik z bocznym wejściem ma tendencję do sprawdzania się w przypadku dużych objętości. Żadna konfiguracja nie jest uniwersalnie lepsza pod każdym względem, dlatego praktycznym podejściem jest dopasowanie typu mieszalnika do konkretnego zbiornika i procesu.
Różnice w czyszczeniu i konserwacji
Planowanie rutynowej konserwacji często zależy w dużym stopniu od umiejscowienia napędu mieszalnika i uszczelki względem zbiornika i otaczającej powierzchni.
- Mieszalnik z dolnym wejściem umieszcza uszczelkę na dnie zbiornika, co może wspierać działanie systemu zamkniętego i zmniejsza ryzyko narażenia produktu podczas rutynowych cykli czyszczenia.
- Mieszalnik z bocznym wejściem umieszcza uszczelkę na bocznej ścianie zbiornika, umożliwiając technikom obsługę napędu i uszczelnienia z zewnątrz zbiornika, bez konieczności dostępu do obszaru pod zbiornikiem.
- Instalacje mieszalników z dolnym wejściem często korzystają z małego dołu konserwacyjnego lub dostępnej przestrzeni pod zbiornikiem do serwisowania silnika i obudowy uszczelnienia.
- Instalacje mieszalników z bocznym wejściem zazwyczaj wymagają wolnej przestrzeni wzdłuż bocznej ściany zbiornika, a nie pod zbiornikiem, co może uprościć planowanie rozmieszczenia w niektórych obiektach.
Obie konfiguracje można zaprojektować z uszczelnieniami mechanicznymi zapewniającymi stosunkowo długie okresy międzyobsługowe, chociaż rzeczywisty harmonogram konserwacji zależy od przetwarzanego produktu, temperatury roboczej i częstotliwości czyszczenia zbiornika pomiędzy partiami.
Jak wybrać pomiędzy mikserem z dolnym wejściem a mikserem z bocznym wejściem
Poniższe kroki przedstawiają praktyczny sposób podjęcia decyzji dotyczącej konkretnego zbiornika i procesu.
- Potwierdź rozmiar i kształt zbiornika, ponieważ zbiorniki do przechowywania materiałów luzem o dużej średnicy zwykle preferują mieszalnik z bocznym wejściem, podczas gdy małe i średnie zbiorniki procesowe często preferują mieszalnik z dolnym wejściem.
- Należy sprawdzić lepkość produktu i wrażliwość na ścinanie, ponieważ w przypadku preparatów o niskim ścinaniu w zastosowaniach mleczarskich, kosmetycznych lub biotechnologicznych powszechnie stosuje się mieszalnik z dolnym wejściem.
- Sprawdź dostępną przestrzeń pod zbiornikiem w porównaniu z przestrzenią wzdłuż bocznej ściany zbiornika, ponieważ często decyduje to o tym, który sposób montażu jest fizycznie praktyczny.
- Należy wziąć pod uwagę częstotliwość czyszczenia i wymagania higieniczne, ponieważ mieszalniki z dolnym wejściem są często wybierane do zamkniętych, higienicznych środowisk produkcyjnych.
- Oceń potrzeby w zakresie dostępu konserwacyjnego, w tym, czy zbiornik można łatwo opróżnić w celu serwisowania lub czy preferowany jest dostęp do zewnętrznej ściany bocznej.
- Omów typ wirnika i szczegóły montażu z wykwalifikowanym dostawcą sprzętu mieszającego, który może sprawdzić konkretną partię, rysunek zbiornika i cele procesu.
O sprzęcie do mieszania górnego Wuxi: Producent mikserów z dolnym wejściem
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a Mikser z dolnym wejściem manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
The company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work The motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used They are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
