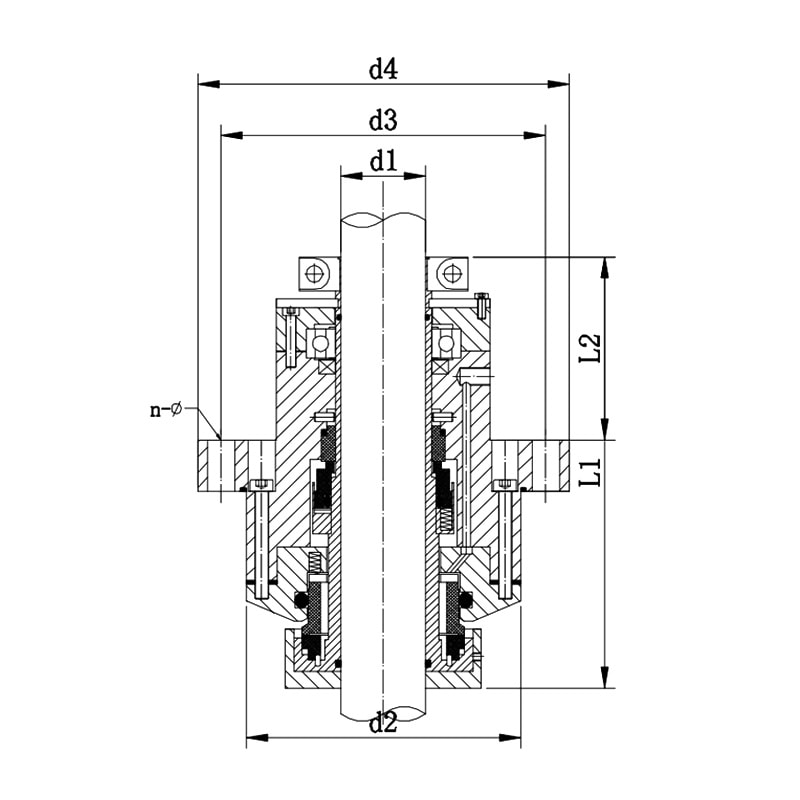

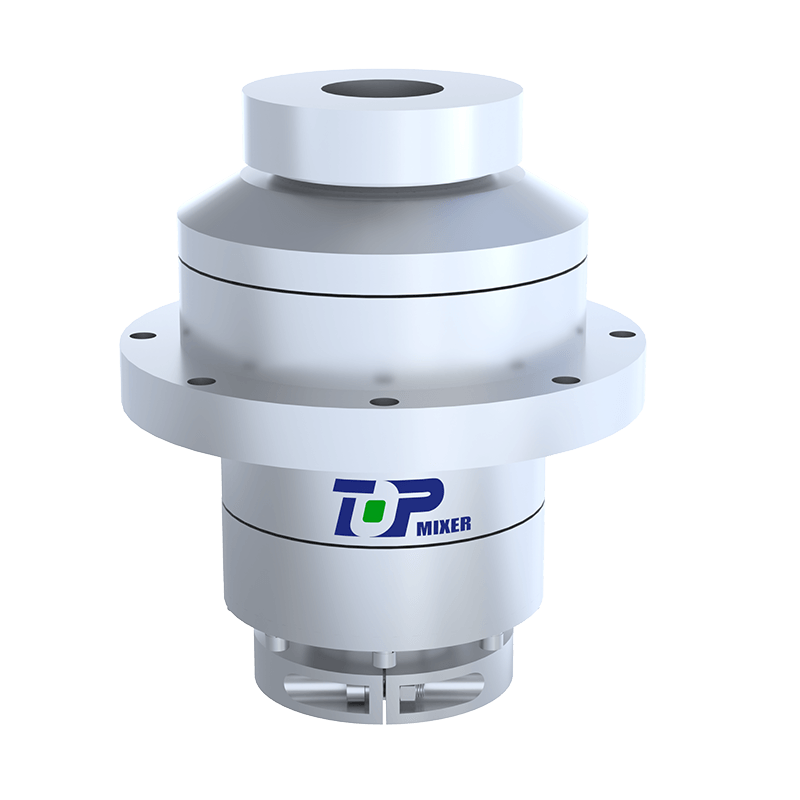

Dwustronne uszczelnienie mechaniczne z dolnym wejściem

Uszczelnienie mechaniczne „od dołu do wewnątrz” oznacza metodę uszczelnienia mechanicznego, w której sprężyna i ruchomy pierścień są instalowane w skrzynce uszczelniającej i stykają się z medium. Cechą charakterystyczną tej metody uszczelniania jest to, że sprężyna i ruchomy pierścień są zainstalowane wewnątrz skrzynki uszczelniającej i mają bezpośredni kontakt z medium, zapewniając w ten sposób skuteczne uszczelnienie płynu. Dolne uszczelnienie mechaniczne zostało zaprojektowane tak, aby zachować dopasowanie i ślizg względem siebie, aby zapobiec wyciekom płynu przez pasowanie sprężyny i pierścienia ruchomego, a także uszczelnienie pomocnicze. Ta metoda uszczelniania jest odpowiednia dla różnych maszyn z wirującym płynem, takich jak pompy odśrodkowe, wirówki, reaktory i sprężarki, gdzie wał napędowy przenika do wnętrza i na zewnątrz urządzenia, tworząc szczelinę obwodową. Dolne uszczelnienie mechaniczne może skutecznie zapobiegać przedostawaniu się wycieku płynu w szczelinie i utrzymywać stabilne ciśnienie wewnątrz urządzenia. W elastycznym mechanizmie obciążającym i uszczelkach pomocniczych uszczelek mechanicznych dolnych zwykle stosuje się metalowe rury karbowane, natomiast w uszczelkach lekkich jako uszczelkę pomocniczą można zastosować gumowe rury karbowane, ale siła sprężystości gumowych rur falistych jest ograniczona, dlatego zwykle wymagają one uzupełnienia sprężynami. Ładowanie popytu elastycznego. Ta metoda uszczelniania jest szeroko stosowana w przemyśle ze względu na jej niezawodną konstrukcję, niski poziom wycieków i długą żywotność.
