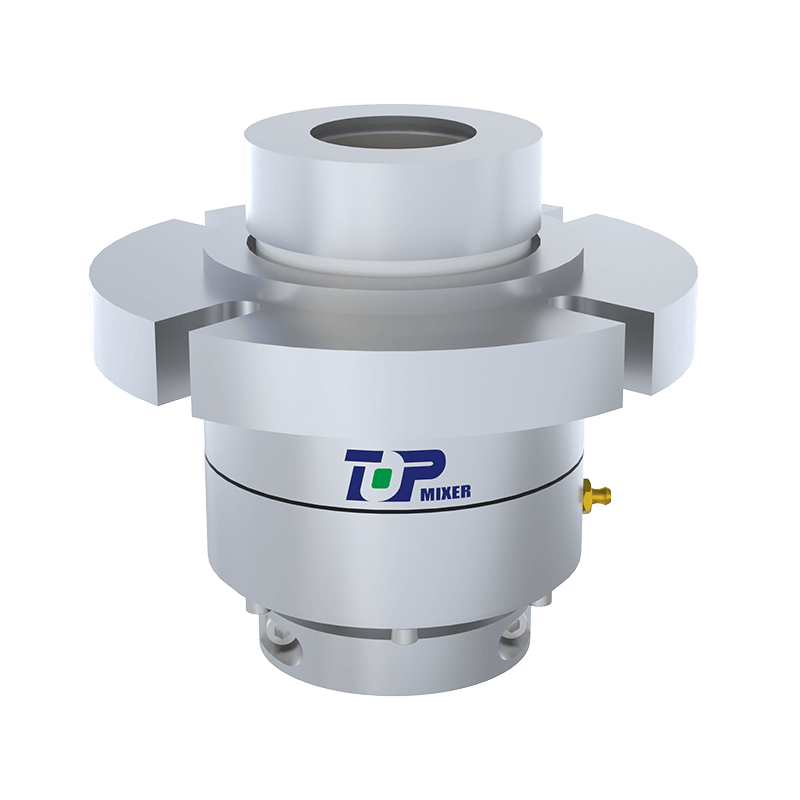

Pojedyncze uszczelnienie mechaniczne z dolnym wejściem

Zasada działania

Konstrukcja tego uszczelnienia uwzględnia potrzebę uszczelnienia wysokociśnieniowego. Aby uzyskać określone ciśnienie powierzchni uszczelniającej pod wysokim ciśnieniem, stosuje się uszczelkę metalową. To ciśnienie właściwe znacznie przekracza ciśnienie właściwe pojemnika średnio- i niskociśnieniowego, spełniając w ten sposób uszczelnienie wysokociśnieniowe. Wymagać. Stosowana poduszka metalowa jest zwykle wykonana z wyżarzonego aluminium, wyżarzonej miedzi lub miękkiej stali o dobrej ciągliwości, która może wytrzymać większy nacisk uszczelniający. Ponadto, stosując uszczelnienie wąskoboczne zamiast uszczelnienia szerokiego, nacisk właściwy powierzchni uszczelniającej może nie tylko zwiększyć, ale także znacznie zmniejszyć całkowitą siłę uszczelniającą i zmniejszyć rozmiar konstrukcyjny kołnierza i głowicy uszczelniającej.

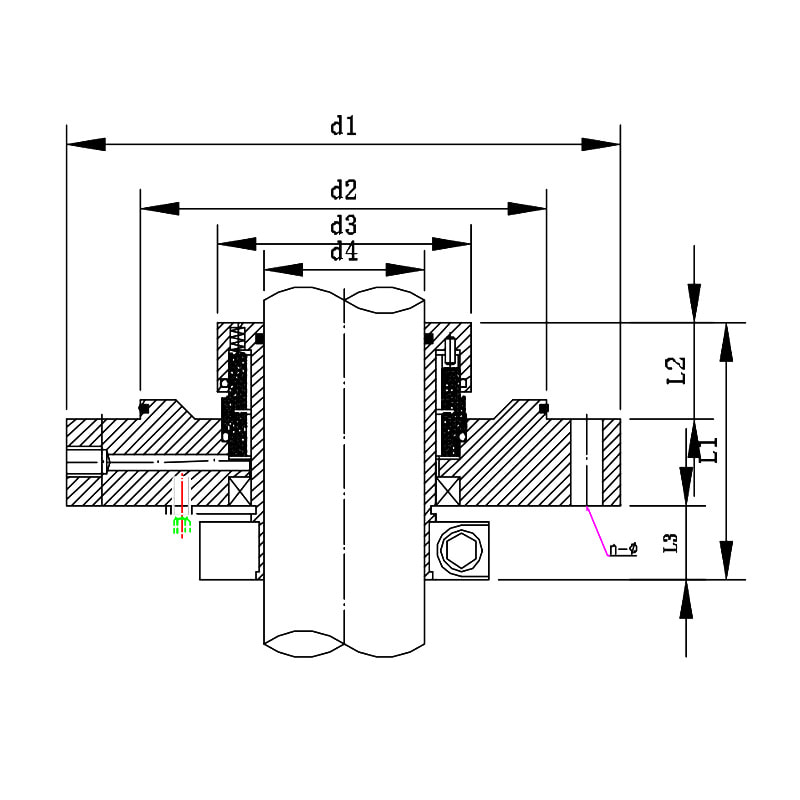

Forma uszczelnienia

Uszczelnienie mechaniczne dolnego reaktora wtykowego należy do uszczelnienia wysokociśnieniowego, które opiera się na elementach złącznych (takich jak śruby), które dociskają pierścień dławiący w celu uzyskania wstępnego dokręcenia i zapewnienia gwarancji. Można go również zaplombować w trakcie pracy. Ta forma nazywa się wymuszona. foka. Powszechnie stosowaną wymuszoną konstrukcją uszczelniającą pod wysokim ciśnieniem jest płaska konstrukcja uszczelniająca, która jest podobna do powszechnie stosowanego uszczelnienia kołnierzowego z blachy w pojemnikach średnio i niskociśnieniowych, ale niemetalowy arkusz dociskowy jest zmieniany na metalową uszczelkę, a szerokie uszczelnienie boczne zmienia się na wąską uszczelkę.

Podsumowując. Jak wspomniano powyżej, dolne uszczelnienie mechaniczne reaktora wtykowego zapewnia niezawodne rozwiązanie uszczelniające w środowiskach wysokociśnieniowych dzięki unikalnej konstrukcji i wydajnej zasadzie działania. Połączenie jego cech strukturalnych i zasady działania zapewnia stabilną pracę i bezpieczeństwo sprzętu w warunkach wysokiego ciśnienia i temperatury.
